廣電網絡全I(xiàn)P化融合播控平臺的設計與實現
發布時間：2022-12-17 來源：安廣器材 瀏覽次數：
1、 新型平臺設計
為了實現直播、點播、互聯網業務的全支撐，新型平臺應實現任意資源接入、按需內容生產；直播、點播業務分類分級傳輸；業務管理、系統運維統一化。江蘇有線新型廣電全I(xiàn)P化融合播控平臺的業務架構如圖1所示。
按照《國家廣播電影電視總局令（第62號）》的要求，須優先保障電視直播信號安全優質播出。為實現資源優化配置，將直播節目分為基本節目和付費節目，基本節目包含CCTV、省級衛視或其他收看率較高的節目，通過直播專網進行傳輸覆蓋；付費節目，與點播、互聯網業務，均通過全省推流網絡，進行業務覆蓋。新平臺的網絡架構示意圖如圖2所示。
2.1 多視頻格式分發
江蘇有線已完成省中心云化資源池建設，通過全省轉碼資源聚合，實現全業務支撐。該系統能實現多信源接入，經過云轉碼處理，完成多幀率、多碼率、多分辨率、多格式、多Profile、多封裝的視音頻格式輸出。
根據江蘇有線視音頻規范，目前，DVB/IP直播采用8Mbps的H.264高清信號，在DVB直播架構下，由于是廣播式分發，干線傳輸對單節目的帶寬并不敏感。隨著全省IP化終端不斷推廣，高峰時段點播并發的干線壓力將大大提高。在諸如“春晚”之類的高峰時段，終端在線率超過40%，部分地區超過60%，再結合省內近兩千萬級的用戶規模，為保證高峰時段的信號傳輸正常，省內正逐步推廣4Mbps的HEVC高清信號，通過降碼增效，釋放干線網帶寬壓力。
2.2 直播專網
江蘇有線全省直播體系已完成省市縣三級播控IP化改造，該系統歷經“建國70周年”“建黨100周年”“兩會”等各類重大保障任務考驗，是完全符合“總局62號令”的超過99.999%可靠度的直播平臺。在此基礎上，進行DVB、IP直播同源配置，下沉組播接入點。
省平臺通過廣電單向UDP廣播的方式實現省到市DVB/IP直播信號的覆蓋，利用傳統DVB架構下的自愈性保護系統為IP直播的安全保駕護航。在地市、區縣直播業務接入時，DVB直播的傳輸系統不變，同時，DVB的直播UDP在地市、區縣機房再注入融合CDN系統，作為本地IP直播業務的第一信源。在用戶接入時，下沉IP直播的組播復制點，直播信號接入OLT，通過OLT實現用戶覆蓋。該方案在大大提升IP直播業務安全等級的同時，有效地降低了省干、市干的網絡壓力。對于各個地市、區縣運維人員而言，兩套體系的直播信源幾乎完全相同，僅是接入設備為IPQAM或OLT的區別，無需新增全量IP直播信號的監測。
2.3 全省容災平臺
為了保證全省直播業務安全可靠，對位于泰州的江蘇有線全省容災備份中心進行了優化改造。在省備份中心，完成與省中心1:1的全量建設，包含所有節目接收、切片和存儲，具備中心推流能力，并完成全局調度容災系統建設。在直播業務覆蓋時，所有直播業務優先使用省中心信號，DVB直播在地市通過雙中心信源光切保護系統控制，IP直播優先回源至省中心；在點播業務覆蓋時，兩個中心為“雙活”雙在線，結合省內省干“在字”環網的特點，并通過負載均衡合理分配中心推流；在省備份中心的全局調度備份系統，通過與省中心全局調度系統心跳連接，在需要時可直接上線，亦可在地市調度故障時及時上線保證地市的調度能力。
2.4 融合CDN推流系統
2.4.1 切片下沉
根據“二八定律”， 20%的節目可覆蓋80%的用戶，同時結合不同節目的安播保障等級，以及江蘇有線用戶收視情況統計數據分析，將直播節目分為重點“50套”和其他類節目。為提升重點“50套”節目的安全可靠，保證內容安全，如圖2中所示，除了在省中心機房完成所有節目的切片存儲以外，在13個地市機房，完成重點節目本地切片存儲并注入CDN系統。切片下沉后，重點節目的存儲更接近用戶，可有效阻止省干網絡波動對全網用戶的影響，減少用戶的直播業務請求響應時延。
2.4.2 內容分級分發
在完成直播節目分類，以及切片下沉系統建設后，制定了內容分級分發的邏輯架構。對重點“50套”直播節目而言，其中的中一、江蘇衛視、地市本地一套節目，經本地切片存儲注入CDN的同時，將內容主動推送到各邊緣推流節點，以提升用戶訪問時的命中率，各地市也可根據本地直播節目的熱度，新增其他預推節目；對重點“50套”直播節目中的其他節目，收看請求在服務節點未命中時，將首先回源至地市本地存儲，若本地存儲訪問失敗，將回源至省中心、省備份中心；對于其他直播節目和點播的內容，采用省中心、省備份中心“雙活”中心回源的策略。同時，打通全省各地市本地存儲間的網絡，實現各地市間可直接回源，只要全網有一個地市節點本地存儲正常，即可保證重點“50套”節目安全可靠的服務。對其他節目而言，收看請求在地市服務節點未命中時，將逐級回源至省中心和省備份中心。通過內容分級分發，在保障內容安全播出、提供優質服務的同時，大大降低了省干、市干網絡帶寬的占用，并大大提升了全省IP直播的安全等級。
2.5 智能終端適配
由于省內IP業務開展較早，目前現網內有H.264/IP機頂盒、HEVC超清IP機頂盒、DVB機頂盒、TVOS機頂盒、手機終端、電腦終端等等，各地接入網環節也較復雜。在融合播控平臺建設時，充分考慮到在網機頂盒差異性大的特點，通過機頂盒與后臺管理系統間的交互，以及不同用戶的授權認證，根據終端性質智能推送不同分辨率、碼率或編碼格式的內容。終端信令交互的簡要示意如圖3所示。
3.1 全域級安播
江蘇有線已完成全網三級播控整合，本平臺也將面向省、市、縣全域。從消除安播隱患、提升直播保障等級出發，作為千萬級用戶規模的省市縣三級平臺，新平臺可實現從信源接收、核心處理、傳輸鏈路到終端覆蓋的“端到端”環節零秒不中斷，是一個直播業務可用度99.999%的安全播出體系。
3.2 云化資源池
新型平臺架構下，完成集中化、虛擬化、開放化、智能化的資源池建設。實現干線、衛星、電視臺、播出系統、互聯網等多形式信源的接入；資源池可實現從MPEG2、H.264到HEVC多格式，從標清、高清到4K多分辨率，從2Mbps、4Mbps，到32Mbps甚至更大碼率，從UDP到HLS等多協議的輸出。
3.3 全業態支撐
在業務側，新平臺除需要替代傳統DVB平臺，還具備支撐VOD業務、IP業務、OTT業務、互聯網、5G-NR業務的能力；同時，本平臺主要采用雙棧技術，具備IPv6支撐能力，隨著公司IPv6改造推進，可直接過渡至IPv6平臺。在終端側，新平臺能支撐全網的任意終端，包括DVB機頂盒、IP機頂盒、移動APP、電腦、智能電視、電視棒等各類終端。
3.4 優化平臺能力
在新型平臺建設過程中，充分考慮千萬級用戶量視頻收看的網絡需求，加強骨干網、接入網的能力建設。同時，除省前端內容中心外，新平臺在各地市建設本地內容中心，使得視頻內容更接近用戶；同時根據“二八定律”，將熱播內容主動推送至邊緣服務器，在降低骨干網帶寬壓力的同時，有效地提升用戶點播響應效率。
4、 新平臺的過渡與展望
隨著IP終端的逐漸推廣，新型平臺可實現全網終端的平滑過渡。由于江蘇有線采用雙纖三波的光纖接入方案，DVB機頂盒和IP機頂盒可同時實現信號接入。僅需機頂盒置換，即可實現IP業務的覆蓋。全量置換為IP機頂盒之后，原先1550nm傳輸CATV光信號的那一芯光纖將閑置。目前，江蘇有線正在開展相關調研測試論證，利用原1550nm光網絡，進行網絡改造優化，實現入戶組播專網建設；同時，隨著融合CDN系統的不斷發展，也將逐漸承擔起公司其他互聯網業務，而不僅僅局限于視音頻業務CDN，實現真正的“視頻專網+互聯網”雙接入。接入網改造示意如圖4所示。
江蘇有線新型廣電全I(xiàn)P化融合播控平臺已完成全網架構建設，按照全省IP機頂盒的推廣計劃，正穩步推進平臺能力擴容。平臺擴容是一個循序漸進的過程，要充分考慮公司IPv6改造，接入網改造進度。江蘇有線將始終堅定推行文化供給側改革，致力于“兩效合一”，發揮黨媒政網民屏優勢，為用戶提供全終端高質量文化產品。
為了實現直播、點播、互聯網業務的全支撐，新型平臺應實現任意資源接入、按需內容生產；直播、點播業務分類分級傳輸；業務管理、系統運維統一化。江蘇有線新型廣電全I(xiàn)P化融合播控平臺的業務架構如圖1所示。

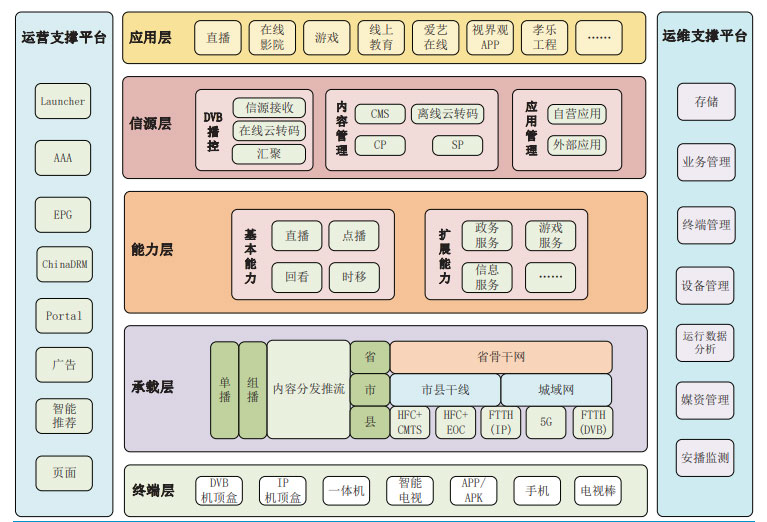

圖1 新型廣電全I(xiàn)P化融合播控平臺業務架構示意圖
江蘇有線新型廣電全I(xiàn)P化融合播控平臺為省、市、縣三級平臺架構。分發和中心推流模塊用于承載直播和點播業務的信號覆蓋；運維支撐系統完成業務控制、設備管理和終端管理；能力平臺包含云轉碼、信源接收、時移回看錄制、存儲、加擾等。業務系統用于諸如“直播”“影院”“愛藝在線”等等業務的引入與對接；安播監測用于監測系統安全播出狀態。按照《國家廣播電影電視總局令（第62號）》的要求，須優先保障電視直播信號安全優質播出。為實現資源優化配置，將直播節目分為基本節目和付費節目，基本節目包含CCTV、省級衛視或其他收看率較高的節目，通過直播專網進行傳輸覆蓋；付費節目，與點播、互聯網業務，均通過全省推流網絡，進行業務覆蓋。新平臺的網絡架構示意圖如圖2所示。

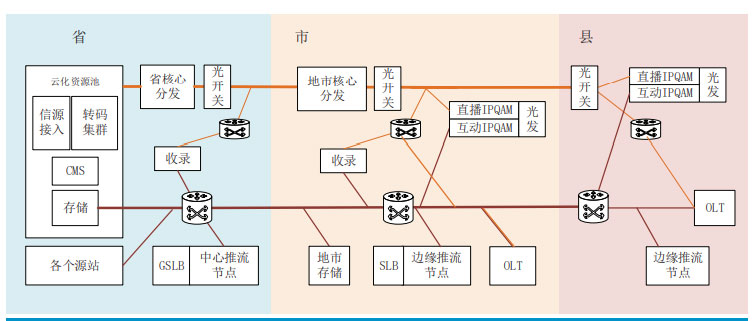

圖2 新型廣電全I(xiàn)P化融合播控平臺網絡架構示意圖
2、 新型平臺建設2.1 多視頻格式分發
江蘇有線已完成省中心云化資源池建設，通過全省轉碼資源聚合，實現全業務支撐。該系統能實現多信源接入，經過云轉碼處理，完成多幀率、多碼率、多分辨率、多格式、多Profile、多封裝的視音頻格式輸出。
根據江蘇有線視音頻規范，目前，DVB/IP直播采用8Mbps的H.264高清信號，在DVB直播架構下，由于是廣播式分發，干線傳輸對單節目的帶寬并不敏感。隨著全省IP化終端不斷推廣，高峰時段點播并發的干線壓力將大大提高。在諸如“春晚”之類的高峰時段，終端在線率超過40%，部分地區超過60%，再結合省內近兩千萬級的用戶規模，為保證高峰時段的信號傳輸正常，省內正逐步推廣4Mbps的HEVC高清信號，通過降碼增效，釋放干線網帶寬壓力。
2.2 直播專網
江蘇有線全省直播體系已完成省市縣三級播控IP化改造，該系統歷經“建國70周年”“建黨100周年”“兩會”等各類重大保障任務考驗，是完全符合“總局62號令”的超過99.999%可靠度的直播平臺。在此基礎上，進行DVB、IP直播同源配置，下沉組播接入點。
省平臺通過廣電單向UDP廣播的方式實現省到市DVB/IP直播信號的覆蓋，利用傳統DVB架構下的自愈性保護系統為IP直播的安全保駕護航。在地市、區縣直播業務接入時，DVB直播的傳輸系統不變，同時，DVB的直播UDP在地市、區縣機房再注入融合CDN系統，作為本地IP直播業務的第一信源。在用戶接入時，下沉IP直播的組播復制點，直播信號接入OLT，通過OLT實現用戶覆蓋。該方案在大大提升IP直播業務安全等級的同時，有效地降低了省干、市干的網絡壓力。對于各個地市、區縣運維人員而言，兩套體系的直播信源幾乎完全相同，僅是接入設備為IPQAM或OLT的區別，無需新增全量IP直播信號的監測。
2.3 全省容災平臺
為了保證全省直播業務安全可靠，對位于泰州的江蘇有線全省容災備份中心進行了優化改造。在省備份中心，完成與省中心1:1的全量建設，包含所有節目接收、切片和存儲，具備中心推流能力，并完成全局調度容災系統建設。在直播業務覆蓋時，所有直播業務優先使用省中心信號，DVB直播在地市通過雙中心信源光切保護系統控制，IP直播優先回源至省中心；在點播業務覆蓋時，兩個中心為“雙活”雙在線，結合省內省干“在字”環網的特點，并通過負載均衡合理分配中心推流；在省備份中心的全局調度備份系統，通過與省中心全局調度系統心跳連接，在需要時可直接上線，亦可在地市調度故障時及時上線保證地市的調度能力。
2.4 融合CDN推流系統
2.4.1 切片下沉
根據“二八定律”， 20%的節目可覆蓋80%的用戶，同時結合不同節目的安播保障等級，以及江蘇有線用戶收視情況統計數據分析，將直播節目分為重點“50套”和其他類節目。為提升重點“50套”節目的安全可靠，保證內容安全，如圖2中所示，除了在省中心機房完成所有節目的切片存儲以外，在13個地市機房，完成重點節目本地切片存儲并注入CDN系統。切片下沉后，重點節目的存儲更接近用戶，可有效阻止省干網絡波動對全網用戶的影響，減少用戶的直播業務請求響應時延。
2.4.2 內容分級分發
在完成直播節目分類，以及切片下沉系統建設后，制定了內容分級分發的邏輯架構。對重點“50套”直播節目而言，其中的中一、江蘇衛視、地市本地一套節目，經本地切片存儲注入CDN的同時，將內容主動推送到各邊緣推流節點，以提升用戶訪問時的命中率，各地市也可根據本地直播節目的熱度，新增其他預推節目；對重點“50套”直播節目中的其他節目，收看請求在服務節點未命中時，將首先回源至地市本地存儲，若本地存儲訪問失敗，將回源至省中心、省備份中心；對于其他直播節目和點播的內容，采用省中心、省備份中心“雙活”中心回源的策略。同時，打通全省各地市本地存儲間的網絡，實現各地市間可直接回源，只要全網有一個地市節點本地存儲正常，即可保證重點“50套”節目安全可靠的服務。對其他節目而言，收看請求在地市服務節點未命中時，將逐級回源至省中心和省備份中心。通過內容分級分發，在保障內容安全播出、提供優質服務的同時，大大降低了省干、市干網絡帶寬的占用，并大大提升了全省IP直播的安全等級。
2.5 智能終端適配
由于省內IP業務開展較早，目前現網內有H.264/IP機頂盒、HEVC超清IP機頂盒、DVB機頂盒、TVOS機頂盒、手機終端、電腦終端等等，各地接入網環節也較復雜。在融合播控平臺建設時，充分考慮到在網機頂盒差異性大的特點，通過機頂盒與后臺管理系統間的交互，以及不同用戶的授權認證，根據終端性質智能推送不同分辨率、碼率或編碼格式的內容。終端信令交互的簡要示意如圖3所示。

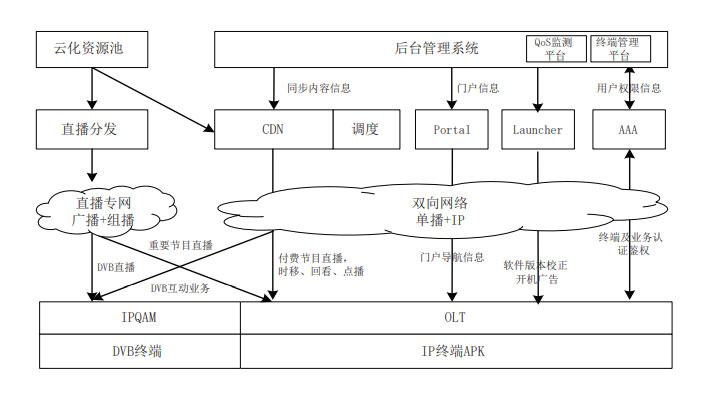

圖3 終端信令交互示意圖
江蘇有線一直不遺余力地推進全省業務IP化改造，推進廣電業務DVB+IP融合發展，新型廣電全I(xiàn)P化融合播控平臺的建設，實現江蘇有線視頻業務的全域覆蓋和全業務支撐。新平臺具備以下特點。3.1 全域級安播
江蘇有線已完成全網三級播控整合，本平臺也將面向省、市、縣全域。從消除安播隱患、提升直播保障等級出發，作為千萬級用戶規模的省市縣三級平臺，新平臺可實現從信源接收、核心處理、傳輸鏈路到終端覆蓋的“端到端”環節零秒不中斷，是一個直播業務可用度99.999%的安全播出體系。
3.2 云化資源池
新型平臺架構下，完成集中化、虛擬化、開放化、智能化的資源池建設。實現干線、衛星、電視臺、播出系統、互聯網等多形式信源的接入；資源池可實現從MPEG2、H.264到HEVC多格式，從標清、高清到4K多分辨率，從2Mbps、4Mbps，到32Mbps甚至更大碼率，從UDP到HLS等多協議的輸出。
3.3 全業態支撐
在業務側，新平臺除需要替代傳統DVB平臺，還具備支撐VOD業務、IP業務、OTT業務、互聯網、5G-NR業務的能力；同時，本平臺主要采用雙棧技術，具備IPv6支撐能力，隨著公司IPv6改造推進，可直接過渡至IPv6平臺。在終端側，新平臺能支撐全網的任意終端，包括DVB機頂盒、IP機頂盒、移動APP、電腦、智能電視、電視棒等各類終端。
3.4 優化平臺能力
在新型平臺建設過程中，充分考慮千萬級用戶量視頻收看的網絡需求，加強骨干網、接入網的能力建設。同時，除省前端內容中心外，新平臺在各地市建設本地內容中心，使得視頻內容更接近用戶；同時根據“二八定律”，將熱播內容主動推送至邊緣服務器，在降低骨干網帶寬壓力的同時，有效地提升用戶點播響應效率。
4、 新平臺的過渡與展望
隨著IP終端的逐漸推廣，新型平臺可實現全網終端的平滑過渡。由于江蘇有線采用雙纖三波的光纖接入方案，DVB機頂盒和IP機頂盒可同時實現信號接入。僅需機頂盒置換，即可實現IP業務的覆蓋。全量置換為IP機頂盒之后，原先1550nm傳輸CATV光信號的那一芯光纖將閑置。目前，江蘇有線正在開展相關調研測試論證，利用原1550nm光網絡，進行網絡改造優化，實現入戶組播專網建設；同時，隨著融合CDN系統的不斷發展，也將逐漸承擔起公司其他互聯網業務，而不僅僅局限于視音頻業務CDN，實現真正的“視頻專網+互聯網”雙接入。接入網改造示意如圖4所示。

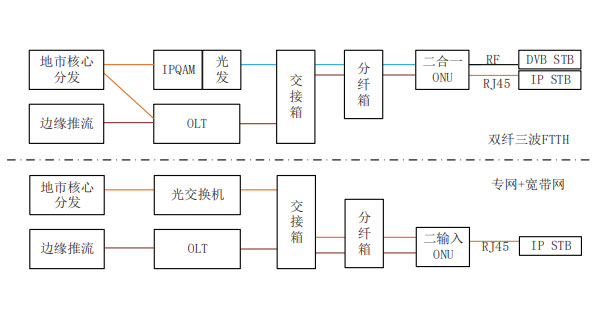

圖4 終端接入改造過渡示意圖
5、 結束語江蘇有線新型廣電全I(xiàn)P化融合播控平臺已完成全網架構建設，按照全省IP機頂盒的推廣計劃，正穩步推進平臺能力擴容。平臺擴容是一個循序漸進的過程，要充分考慮公司IPv6改造，接入網改造進度。江蘇有線將始終堅定推行文化供給側改革，致力于“兩效合一”，發揮黨媒政網民屏優勢，為用戶提供全終端高質量文化產品。
